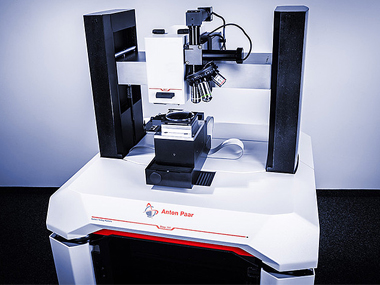

市場上精確度最高的納米劃痕測試儀
NST³ 納米劃痕測試儀專門用于表征典型厚度小于 1000 nm 的薄膜和涂層的耐劃傷性能和結合力。NST³ 可用于分析有機和無機涂層以及軟硬涂層。納米劃痕測量頭采用獨特的設計，包括兩個傳感器，用于測量與先進的壓電致動器相關的壓入載荷和壓入位移測量。這些獨特的功能提供了快速的響應時間（低至毫秒），出色的精確性以及針對各種劃痕測量的高度靈活性。

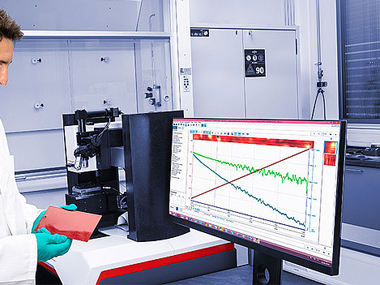

完全同步的全景成像模式，隨時隨地進行分析
該獨特功能可自動將完美對焦的整個劃痕的全景圖像與所有傳感器的劃痕數據同步。因此，您可以隨時根據全景成像觀察結果和信號記錄執行臨界載荷分析。安東帕是同步全景技術（美國專利 8261600 和歐洲專利 EP 2065695）的唯一持有人。

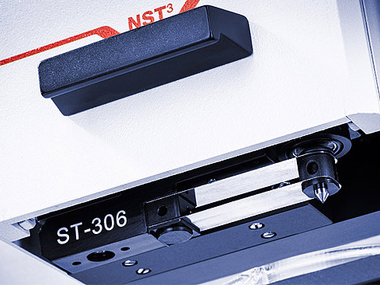

快速反饋較小力
NST³ 采用雙懸臂梁來施加載荷，并配備壓電陶瓷驅動器，能夠?qū)κ┘拥妮d荷快速做出響應。這一設計理念還修正了在劃痕過程中發生的任何情況（例如出現裂紋和失效、缺陷或樣品不平整）而導致的測量結果偏差。
沒有折扣：準確施加所需的力
閉環主動力反饋系統可提供更精確的納米劃痕測試。NST³ 包含一個實際力傳感器，可測量直接反饋給法向力驅動器的載荷。這樣可確保劃痕測試的重復性，即使研究非平面、粗糙或曲面樣品等更加復雜的表面時，也是如此。

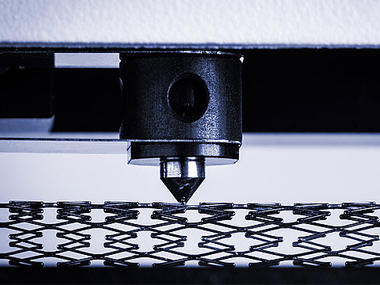

適用于彈性恢復研究的真實劃痕深度測量
NST³ 納米劃痕測試儀包括一個實際位移傳感器，用來監控劃痕測試針尖的垂直運動。借助此傳感器，您可以利用前掃描和后掃描模式的獨特技術獲得劃痕真實的深度，從而評估材料的彈性、塑性和粘彈性。這種技術需要執行前掃描，記錄執行劃痕測試前樣品的表面特性（形狀、波度和粗糙度）。在測量劃痕期間（劃痕深度）和測量之后（殘留深度），NST³ 將使用該表面特性修正劃痕測試的深度。
劃痕后可進行多次后掃描模式評估彈性性能
劃痕后，您可以在軟件中用時間增量定義無限次后掃描測量殘余深度。這種全新的分析方法將讓您進一步了解表面變形性能與時間的依賴關系。
技術規格
|
最大載荷 [mN] |
1000 |
|
載荷分辨率 [μN] |
0.01 |
|
載荷背底噪聲 [rms] [μN] |
0.1 |
|
加載速度 [N/min] |
最多 100 種 |
|
最大摩擦力 [mN] |
1000 |
|
摩擦力分辨率 [µN] |
1 |
|
最大位移 [μm] |
600 |
|
深度分辨率 [nm] |
0.1 |
|
深度背底噪聲 [rms] [nm] |
1.5 |
|
數據采集頻率 [kHz] |
192 |
|
劃痕速度 [mm/min] |
0.1 到 600 |
